Office Line Link
produktová řada: pro

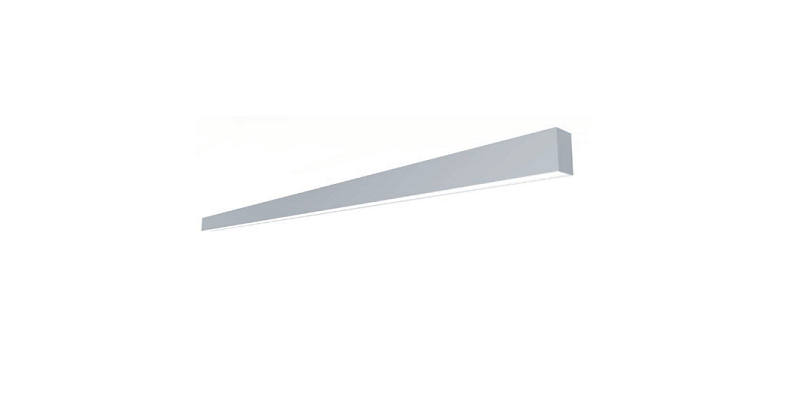

Hliníkové LED propojovací svítidlo určené pro vestavnou, přisazenou nebo závěsnou montáž. Vestavná verze je s rámečkem
nebo bez rámečku.K dispozici je verze Direct a Direct/Indirect.
Bližší specifikace
●
Účinnost:
110 lm/W opál, 95 lm/W MPR
●
Difuzér:
opálový nebo mikroprismatický difusér
●
Základna:
lakovaný hliníkový profil
●
Střední doba životnosti:
50 000 hodin L80B10
●
Stupeň krytí IP/IK:
IP40
●
Teplota okolí (Ta):
+10 - +40 °C
●
Vstupní napětí:
230V AC 50-60Hz
●
Teplota chromatičnosti (CCT):
3000 K, 4000 K (na vyžádání 2700 K)
●
Index podání barev (Ra):
>80 (na vyžádání >90)
●
Systém stmívání:
DALI
●
SDCM:
3

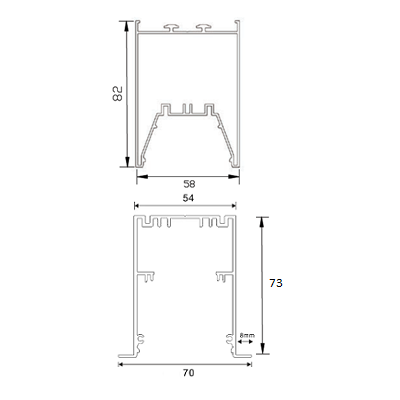

| Model | Kód | spotřeba svítidla (W) | světelný tok svítidla (lm) | účinnost svítidla (lm/W) | rozměry: D, Š, V (mm) | hmotnost |
|---|---|---|---|---|---|---|
| Office Line Link | ELSLNL#-6-18WXYD.BP | 18 | 1980 | 110 | 565x58x82 | 1,4 |
| Office Line Link | ELSLNL#-9-27WXYD.BP | 27 | 2970 | 110 | 845x58x82 | 1,8 |
| Office Line Link | ELSLNL#-12-36WXYD.BP | 36 | 3960 | 110 | 1125x58x82 | 2,2 |
| Office Line Link | ELSLNL#-15-45WXYD.BP | 45 | 4950 | 110 | 1405x58x82 | 2,6 |
| Office Line Link | ELSLNL#-17-54WXYD.BP | 54 | 5940 | 110 | 1685x58x82 | 3 |
| Office Line Link | ELSLNL#-20-63WXYD.BP | 63 | 6930 | 110 | 1965x58x82 | 3,6 |
| Office Line Link | ELSLNL#-23-72WXYD.BP | 72 | 7920 | 110 | 2245x58x82 | 4 |

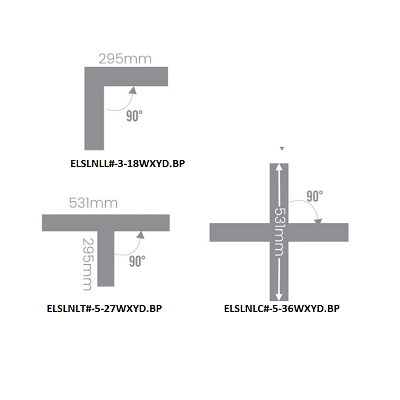

| Office Line Link | ELSLNLL#-3-18WXYD.BP | 18 | 1980 | 110 | 295x295x58x82 | 1,4 |
| Office Line Link | ELSLNLT#-5-27WXYD.BP | 27 | 2970 | 110 | 531x295x58x82 | 1,8 |
| Office Line Link | ELSLNLC#-5-36WXYD.BP | 36 | 3960 | 110 | 531x531x58x82 | 2,1 |
Legenda
| ● X - Teplota chromatičnosti (CCT): | 3 - 3000K, 4 - 4000K, 9 - TW 2700-6500K |
| ● Y - Elektronika: | 1 - ECG, 2 - DALI, 3 - ECG+EM, 4 - DALI+EM |
| ● D - Typ difuséru: | 1 - opál, 2 - MPR (UGR<19) |
| ● B - Barva: | 1 - černá, 2 - bílá, 3 - stříbrná |
| ● P – Pozice v linii: | S – startovací modul, C – centrální modul, E – koncový modul |
# - Provedení: T - vestavné bez rámečku, R - vestavné s rámečkem, C - stropní přisazené, S - závěsné, Dl - závěsné přímo 70%-nepřímé 30% - možné pouze do 1696mm. Varianty příkonu pro DIR/INDIR - standardní příkon 100% + 30% nebo ponížený - 70% + 30% nebo 40% + 60%
Uvedené hodnoty světelného toku jsou při 4000K a opálovém difuséru.
Hodnoty světelného toku a celkové spotřeby elektrické energie jsou dle platných standardů v toleranci ± 5%.
